|
Dettagli:
|
| Nome di prodotto: | film laminato incrocio dell'HDPE di spessore di 0.1mm | Materiale: | HDPE |
|---|---|---|---|
| Processo di produzione: | Incrocio laminato | prestazione: | Stabilità dimensionale termica |
| Spessore: | 0.09-0.26 | larghezza: | 100-1250mm |
| Colore: | Nero, grigio, blu, verde, ecc. | Applicazione: | Underlayment, membrana d'impermeabilizzazione |
| Stampa: | Può essere personalizzabile | Campione: | Disponibile |
| Evidenziare: | film laminato incrocio di 0.1mm,film laminato incrocio 100um,film plastico del polietilene 100um |
||

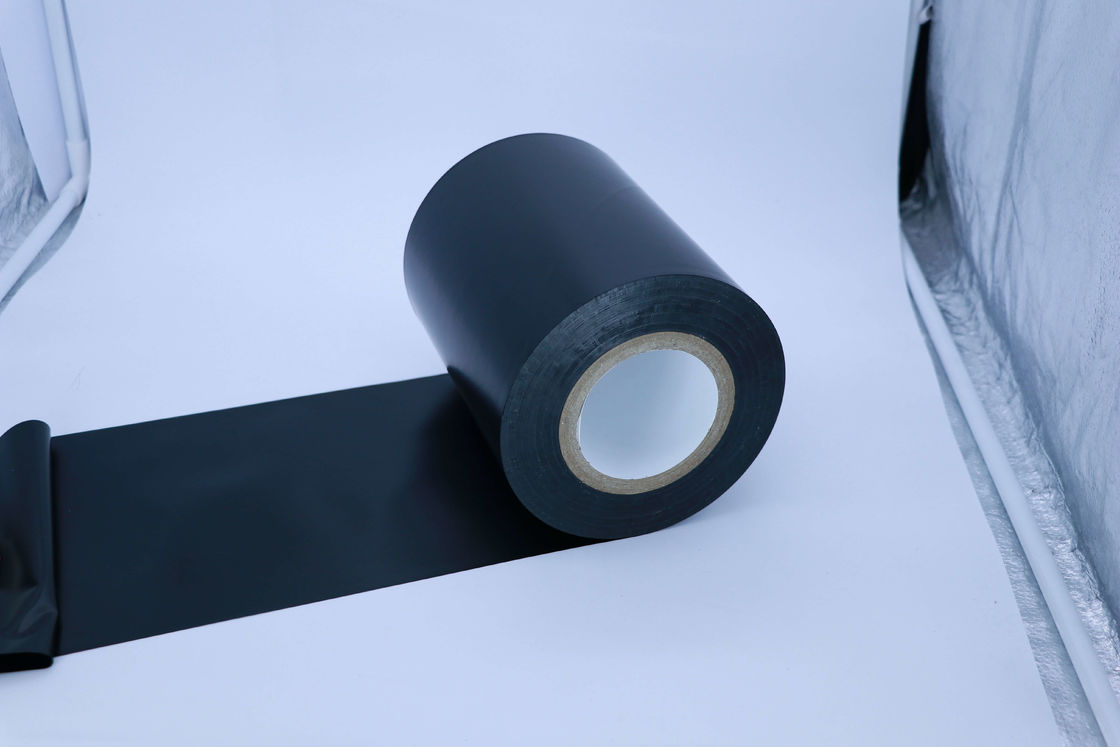

film laminato incrocio dell'HDPE di spessore di 0.1mm
Descrizione:
È un film composito a più strati ad alta resistenza, fatto di HDPE come il materiale di base,
Attraverso lo stampaggio mediante soffiatura della coestrusione a più strati negli embrioni e poi dalla tirata multipla
Allungamento, poi rotatorio incidendo un substrato del film con un orizzontale e verticale
una distribuzione di ° 45 ed infine da parte a parte inter-laminato con un espulsore con il loro
le direzioni di orientamento hanno attraversato a 90 gradi.
I film sono laminati insieme ad uno strato di polietilene.
IL NOSTRO PROCEDIMENTO IN TRE TAPPE PER LA FABBRICAZIONE AD ALTA RESISTENZA,
LA DUREVOLEZZA ED I FILM PLASTICI DI QUALITÀ È LA CHIAVE A SUCCESSO.
►La resina del polietilene ad alta densità (HDPE) è espelsa via il processo saltato del film per formare un tubo. Il tubo è raffreddato e crollato in un tubo piano.
►Dopo che il tubo è appiattito, è inserito in un multi orienter della fase. Durante l'orientamento, il film è allungato nella direzione di macchina che allinea le molecole del polietilene. Il film risultante è molto forte nella direzione di macchina.
►Il tubo orientato poi è temprato e finito. Il punto di tempera rimuove lo sforzo nel film e nel restringimento di comandi. Il film temprato conserva la sua alta forza di MD.
►Il punto seguente del processo è taglio a spirale. In questo punto, nel tubo appiattito e orientato in svolto in, in rotante in ed in ri-gonfiato in per formare un tubo rotondo.
►Mentre il film è alimentato in avanti ed è girato, è tagliato su una polarizzazione (intorno a 45 gradi) ed è finito. La spirale ha tagliato l'orientamento del film è a 45 gradi alla direzione di macchina.
►I rotoli tagliati a spirale finiti sono montati sui fusi corrispondenti.
►I film sono alimentati da parte a parte e laminato con un espulsore con le loro direzioni di orientamento ha attraversato a 90 gradi. I film sono laminati insieme ad uno strato di polietilene.
►Dopo la laminazione, il film è di superficie trattato per adesione dell'inchiostro e scopi grafici. Per concludere, il film è ferisce sul centro alla misurazione in iarde stimata.
| Perché trasversale laminato? |
| 1. resistenza di puntura: danno meno accidentale |
| 2. stabilità dimensionale del termale: Nessun pesce-dire o restringimento controllato |
| 3. basso resistente di temperatura fredda a -30°C/-20°C |
| 4. il film laminato incrocio concede impermeabilizzare le membrane per colmare le lacune nell'inguainamento ed è resistente danneggiare da movimento e dalla sistemazione fortuiti del tetto |
| 5. stabilità UV per esposizione tipica del sito di lavoro |
Parametro:
| NO. | Oggetto | Prestazione | ||
| SDM-30 | SDM-60 | |||
| 1 | Proprietà di tensione | ≥ di resistenza alla trazione/Mpa | 30 | 50 |
| ≥ di MaxF/(N/50mm) | 200 | 300 | ||
| Allungamento come ≥ di MaxF/% | 200 | |||
| Allungamento al ≥ di break/% | 250 | |||
| 2 | Numero di campione di nessun rotto provato dal ≥ di caduta di metodo del dardo | 8 | ||
| 3 | ≥ di resistenza allo strappo (stinco) del chiodo /N | 60 | ||
| 4 | ≥ dello strappo Strength/N di angolo | 25 | ||
| 5 | Stabilità termica | 120 ℃, 10min, nessuna lampadina, nessuna deformazione | ||
| 6 | ℃ criogenico di flessibilità |
-35℃, Nessuna fenditura, nessuna delaminazione |
||
| 7 | Invecchiamento termico | Aspetto | Nessuna lampadina, nessuna deformazione | |
| ≥ successivo di MaxF/% | 80 | |||
| Allungamento al ≥ di MaxF/% | 200 | |||
| Allungamento al ≥ di break/% | 200 | |||
| 8 | Alterazione causata dagli agenti atmosferici artificiale | Aspetto | Nessuna lampadina, nessuna deformazione | |
| ≥ successivo di MaxF/% | 70 | |||
| Allungamento al ≥ di MaxF/% | 180 | |||
| Allungamento al ≥ di break/% | 180 | |||
Circa gli Stati Uniti:
Upass, fondato nel 2008, ora come unità governante della Cina che sviluppa associazione impermeabile,
un'unità di vice presidente del comitato professionale della Cina ha modificato l'associazione di plastica,
un'impresa con il triplo - una credibilità nell'associazione di plastica della Cina, non solo assiste
lo sviluppo delle industrie interessate, ma inoltre sostiene la concezione di sostenibile
sviluppo da innovazione tecnologica successiva. Upass finora ha acquistato sopra
100 dei diritti di proprietà intellettuale.
Persona di contatto: Mr. Aaron.Zhang
Telefono: 0086-15901747869
